AIで文章作成や動画が作れる時代。では、AIは2Dの図面（製図）もできるでしょうか？
今回はSolidWorksをAIで動かして、3Dモデルをもとに2D図面の製図を行ってもらいました。
結論、Claude Codeである程度2D図面を描くことができました！そのまま出図するのは難しいですが、自動でここまで書いてくれれば人の工数はかなり減りそうだな、と思えるレベルの出来だったと思います。
この記事ではプロンプトやAIの様子を実演ベースで解説します！
製造業×AIによる自動化、効率化に興味のある方はぜひ最後までご覧ください。
キウイです。機械設計者として企業で働きつつ、ブログ「キウイ設計」を運用しています。
当サイト「キウイ設計」では、新規開発や試作設計などの機械設計業務や、生成AI・エージェントAIの活用業務についてお仕事を承っております。図面1枚からの小規模案件も柔軟に対応いたします。お気軽にご連絡ください。
生成AIが図面から3Dモデルを作れることは確認済み
以前の記事「SolidWorksをAIで動かして、板金3D CADモデルを生成させてみた」で、Claude Codeが図面を読み取って、SolidWorksを操作して3Dモデルを作れることを確認しました。板金部品を正確な寸法でモデリングできました。
比較的単純な板金形状なので、複雑な形状も作れる！とまでは言い切れません。

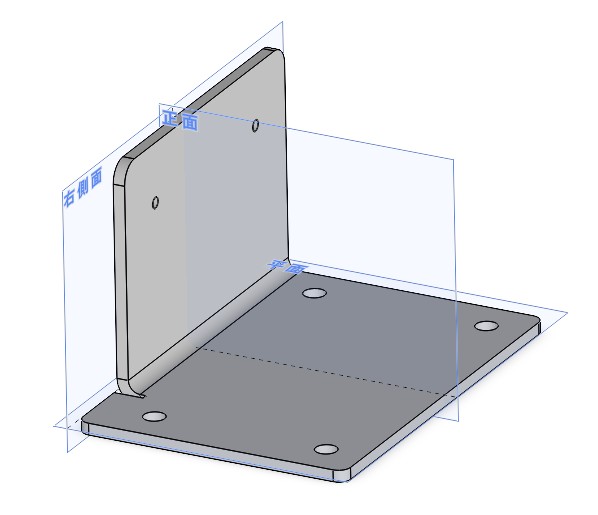

書かせたい図面の3Dモデル（板金ブラケット）
今回、図面を書かせたい3Dモデルはこちらの板金のブラケット部品です。
4つの通し穴にボルトで固定し、2つのM3タップに小物を固定する部品です。幅の一部にL字の曲げを入れています。
Claude CodeでSolidWorks形式の図面を書かせてみる
なお、今回試したClaude Codeの環境は以下の通りです。
- PC：Windows 11 Pro
- Claude Codeのモデル：Fable 5.1
- SolidWorksのバージョン：2026

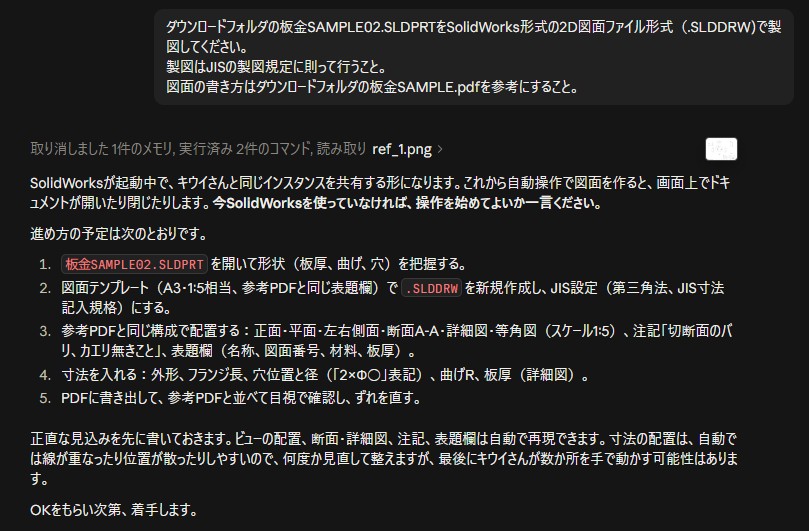

Claude Codeに次のプロンプトを指示しました。ダウンロードフォルダに類似のサンプル図面（板金SAMPLE.pdf）を置き、参考資料にします。
ダウンロードフォルダの板金SAMPLE02.SLDPRTをSolidWorks形式の2D図面ファイル形式（.SLDDRW)で製図してください。
製図はJISの製図規定に則って行うこと。
図面の書き方はダウンロードフォルダの板金SAMPLE.pdfを参考にすること。
図面を書き始める前に確認を求められ、OKしたら作業を進めてくれました。

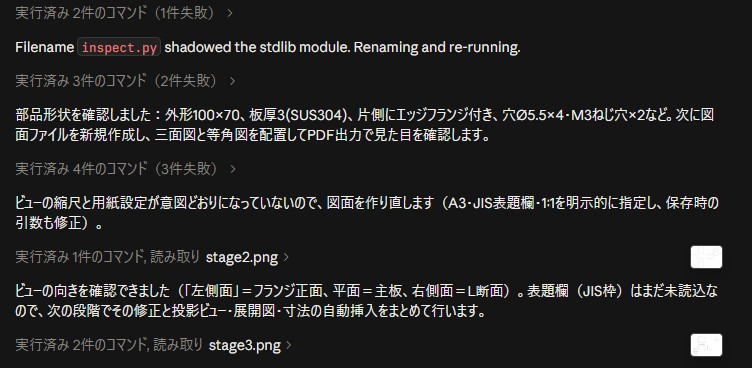

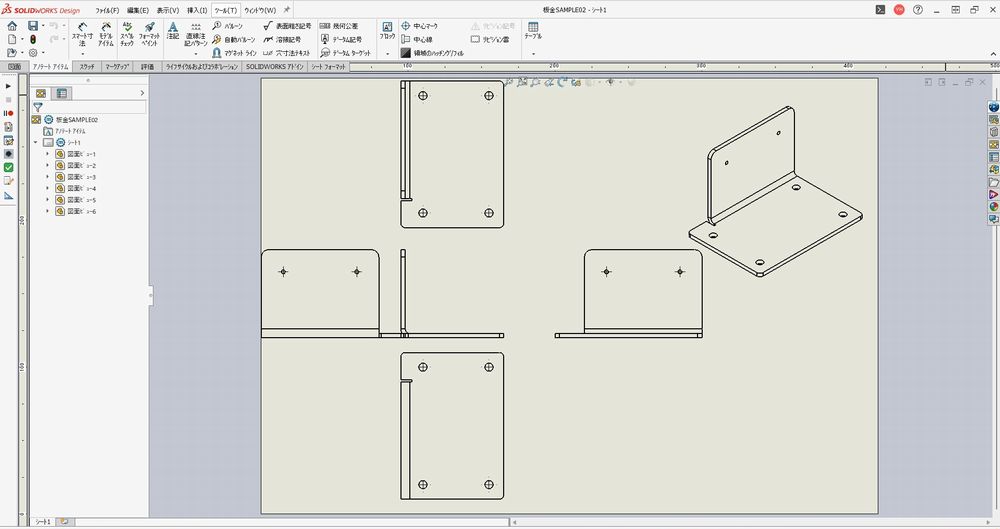

3Dモデル作成の時のように、SolidWorksを操作して勝手に進めてくれています。

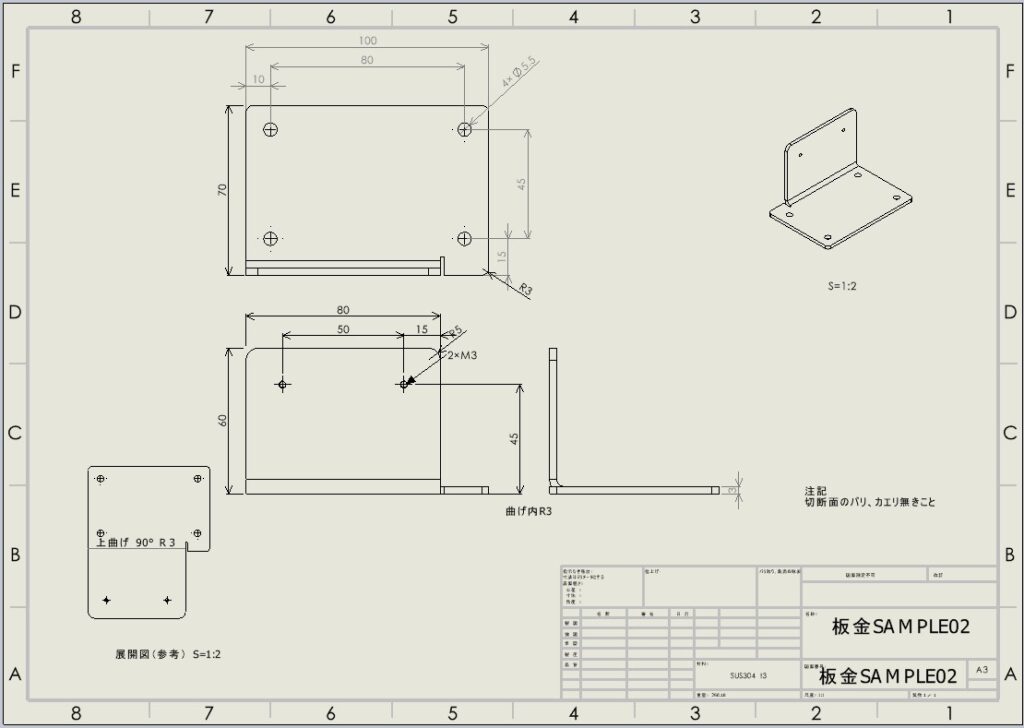

途中、図面枠の設定などいろいろやってくれて、以下の図面を出してくれました！
参考図面にも描かれていないのに、展開図まで付けてくれています。
初めての製図で、プロンプトも4行ほどしか指示していません。その割には結構描けているな…と筆者は思いました。
図面の修正をお願いする
寸法の引き方など色々修正したいところはあるのですが、とりあえず次の修正をお願いしました。
・詳細図を入れてください。L字の曲げ部分で切り欠きを入れている部分です。
・曲げ内Rはスマート寸法を使って入れてください。
・図面番号「SPL-0002」と入れてください。

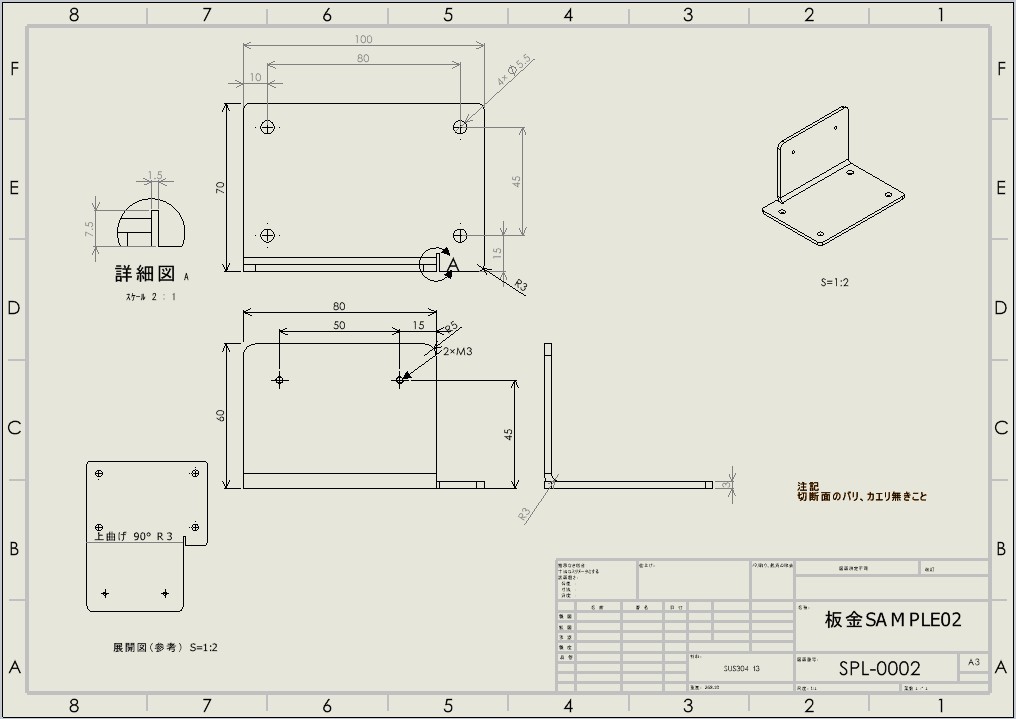

修正を進めてくれた結果、次の図面が上がってきました。
詳細図は書けてるけど、Aの範囲指定の仕方が何か変だぞ…！？
今回はここまでにして、次回、検図をし、どこまで反映できるか検証します！
筆者の感想：意外とできている
初めての製図でここまで描けたのは、筆者の予想を上回っていました。できたこと・できなかったことを整理します。
できていること
- A3・JISの図面枠を読み込み、第三角法で正面図・平面図・右側面図を投影で配置した
- 等角図（S=1:2）と、参考図面にはない展開図（曲げ注記付き）を自分の判断で追加した
- 外形・穴位置・4×Φ5.5・2×M3・板厚・コーナーRなど、必要な寸法と注記を入れた
- 表題欄の名称・材料（SUS304 t3）・重量を、部品のプロパティから自動で埋めた
できていないこと
- 詳細図Aの円の書き方が正しくない
- 曲げ内Rの寸法は、1回目は円弧を正しく選べず注記で逃げていた。修正指示でスマート寸法に直せたが、最初から入れてほしいところ
- 寸法の基準の取り方が、人間の設計者が描く図面の作法と異なり、手直しが必要
裏側を補足すると、Claude Codeは画面をマウスで操作しているわけではなく、SolidWorksのAPI（外部のプログラムから操作する窓口）をPythonから呼び出して作図しています。
ソフトを間違えずに動かし、間違いを自分で見つけて直す。AIがCADを操作していること自体が凄いというのが、正直な感想です。
Xでの反応
この図面をXに投稿したところ、賛否両論ふくめて様々な反応をいただきました。
賛成側の意見は「人間と同じような三面図が描けている」「ここまで自動で出るなら工数は減る」というものでした。
反対側の意見は「このままでは出図できない」「作り直しが発生する分、時間の無駄」「人間が手直しする工程があるなら、まだできたとは言えない」というものでした。
反対側のご指摘はもっともで、筆者としても、そのまま出図できるとは思っていません。手直しがあまりにも多いと逆に効率を下げることになります。
ただ、AIは学習します。文書作成では間違いを指摘すれば、次回の作業から正しく行ってくれます。
正しい製図の書き方やノウハウをAIが学習すれば、図面によってはほぼ手直し不要で製図できる。筆者はClaude Codeにその可能性を感じました。
次は、しっかり検図をして図面を仕上げてもらう予定
赤ペン先生になったキウイ設計部長。新人CADオペレータのAIクロコちゃんに指導します。
色々悩んでいるようですが、あえて直接CADをいじりません。自動で2D製図を実現するために、クロコちゃんに頑張ってもらいます。
次回「鬼の赤ペン先生！折れるのは人間かAIか？」
乞うご期待ください！
